I. Per què utilitzar cables compensadors?
Quan es mesura la temperatura amb termoparells, la temperatura de la unió de referència del termopar s'ha de mantenir constant. En cas contrari, els errors de mesura introduïts durant la lectura de la temperatura es convertiran en una variable important i afectaran la precisió de la mesura.
En aplicacions de camp, la unió de referència del termopar es troba sovint a prop d'una font de calor d'{0}}alta temperatura i no pot mantenir una temperatura estable. Per tant, la unió de referència s'ha de traslladar a una zona amb temperatura més estable.
Els cables de compensació estan fets dels mateixos materials metàl·lics que el termoparell, o de metalls de baix cost{0}}fàcilment disponibles amb les mateixes característiques termoelèctriques (termo-EMF) que el termoparell coincident dins d'un interval de temperatura especificat (normalment de 0 a 100 graus). Poden estendre el termopar o servir com a cables de connexió entre el termopar i els instruments (com els potenciòmetres electrònics).
Per aquest motiu, els termoparells s'han d'utilitzar amb cables compensadors. No obstant això, els cables compensadors no poden eliminar la influència de la temperatura de la unió de referència diferent de -zero, de manera que la unió de referència encara s'hauria de corregir a 0 graus en ús real.
II. Punts clau per a l'ús de cables compensadors
Cada tipus de cable compensador només es pot utilitzar amb el tipus de termoparell corresponent. És a dir, el termo-EMF del termopar i el seu cable compensador coincident han de ser coherents dins de l'interval de temperatura especificat (p. ex., 0-100 graus).
Quan es connecten cables compensadors a termoparells i instruments, els dos parells de punts de connexió han d'estar a la mateixa temperatura i els pols positius i negatius no s'han d'invertir. Un cable compensador actua com un termoparell entre 0 i 100 graus. El corrent flueix des del pol positiu a través de la unió de referència fins al pol negatiu. Per tant, el pol positiu del cable de compensació s'ha de connectar al pol positiu del termopar i el pol negatiu al pol negatiu. La polaritat invertida no només desactivarà la compensació, sinó que també compensarà una part del termo-EMF del termopar, donant lloc a una temperatura indicada més baixa.
La temperatura al punt de connexió entre el cable compensador i el termopar no ha de superar el rang de temperatura nominal de funcionament.
Seleccioneu el calibre del cable de compensació segons els requisits de l'instrument coincident. Per exemple, es pot utilitzar un calibre més gruixut per a instruments de bobina mòbil-per reduir la resistència i evitar afectar la resistència externa de l'instrument.
Per al cablejat de termoparells de llarga distància-, es recomanen cables de compensació trenats i més gruixuts per facilitar la instal·lació i la col·locació.

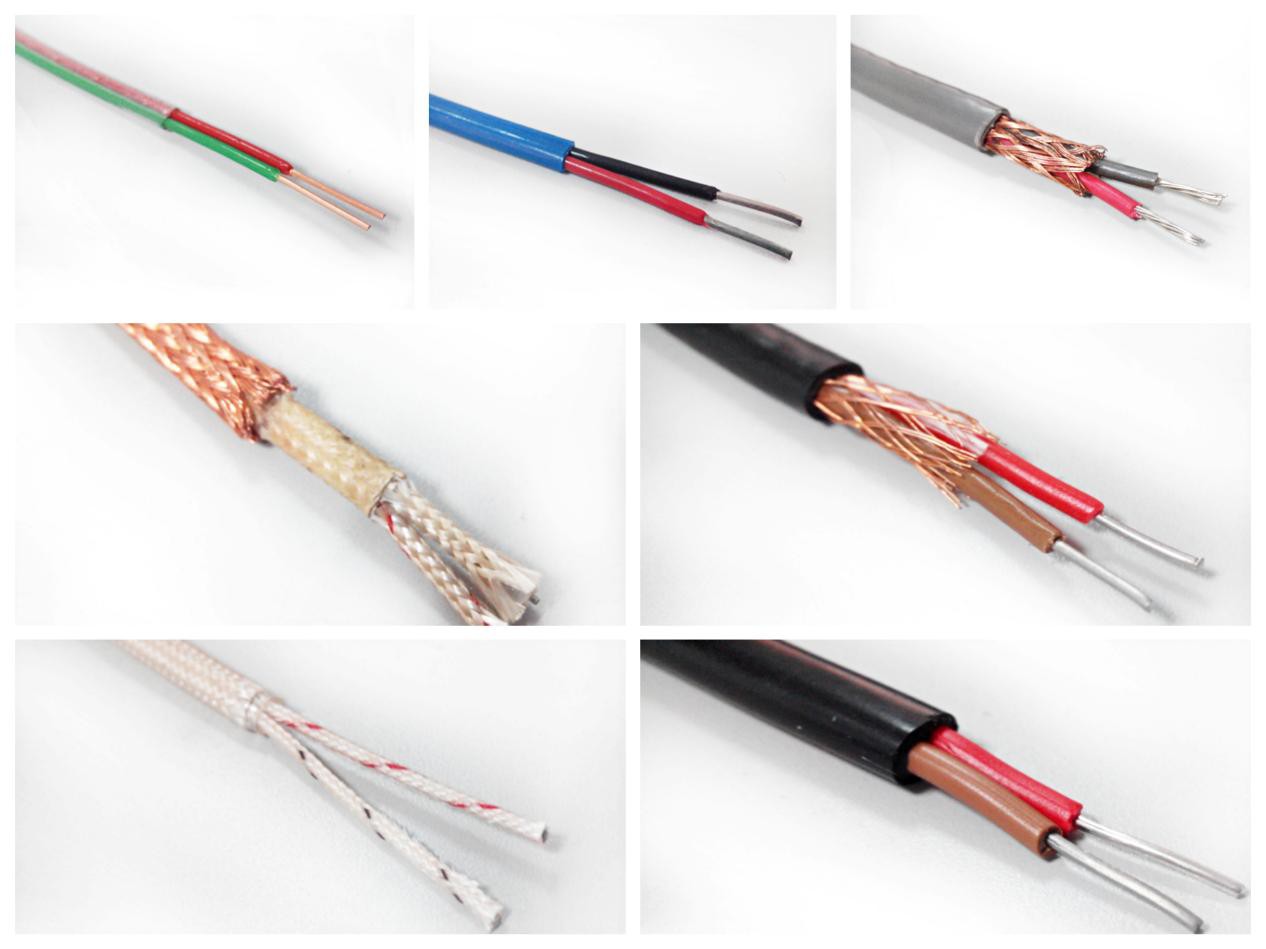

III. Classificació de cables compensadors per material d'aliatge de nucli
Els cables de compensació es divideixen en dos tipus: tipus d'extensió i tipus de compensació.
Tipus d'extensióNX (Nicrosil–Nisil), KX (NiCr-10–NiSi-3), EX (NiCr-10–CuNi-45), JX (Fe–CuNi-45), TX (Cu–CuNi-45)
Tipus de compensacióSC, RC (Cu–CuNi-0,6), KC (Cu–CuNi-40), NC (Fe–CuNi), etc.
IV. Quan utilitzar cables de tipus d'extensió o compensació
Tipus d'extensió Quan la temperatura ambient a l'extrem fred del cable compensador supera els 100 graus o és inferior a 0 graus, s'han d'utilitzar cables de tipus extensió-per garantir la precisió de la mesura, tot i que són relativament cars.
Tipus de compensacióEconòmica i de baix-cost, però la temperatura final de fred-ha de ser en un entorn relativament estable.
V. Característiques essencials dels cables compensadors
Característiques termoelèctriques estables, bon aïllament elèctric, llarga vida útil.
Flexible, excel·lent rendiment de flexió, fàcil d'instal·lar i utilitzar.
Material de funda estable i fiable amb certa resistència a la calor i al fred.
